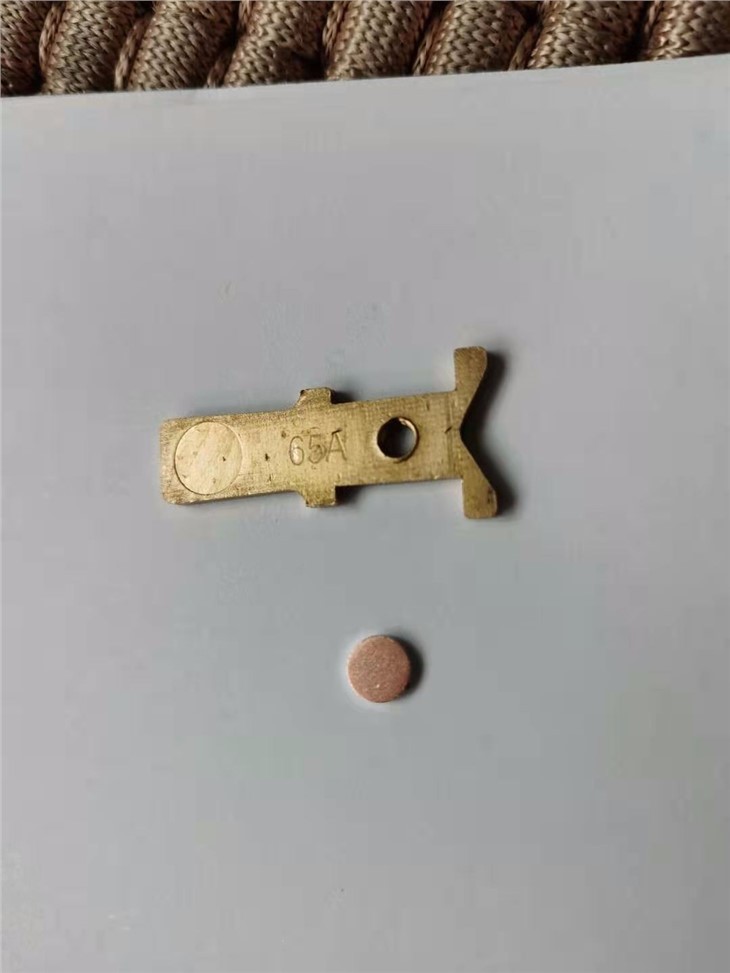

Mosazné lisovací díly pro AC stykače
Vyrábímemosazné lisovací díly pro AC stykače a další-nízkonapěťová elektrická spínací zařízení. Díly jsou vyráběny podle výkresů zákazníka a lze je použít jako vodivé podpěry, svorky, nosiče kontaktů a další tvarované součásti uvnitř stykačových sestav.
Pro nové projekty můžeme vyvinout lisovnici podle struktury součásti, tloušťky materiálu, rozměrových tolerancí a očekávaného množství výroby.
Naše práce nezahrnuje pouze samotné lisování. V závislosti na konstrukci součásti můžeme také koordinovat procesy tváření, děrování, ohýbání a následné kontaktní montáže.
Mosazné třídy, se kterými pracujeme
Mosaz H62, H65 a H68 se běžně používá pro lisované elektrické součástky. Vhodná třída závisí na požadované hloubce tváření, mechanické pevnosti, vodivosti a struktuře hotové součásti.
H62 mosazje široce používán pro obecné elektrické lisování dílů, protože nabízí praktickou rovnováhu mechanických vlastností, tvarovatelnosti a nákladů.
H65 mosazposkytuje dobrou pevnost a plasticitu a lze jej použít tam, kde lisovaný díl vyžaduje další ohýbání nebo tvarování po vystřižení.
H68 mosazmá dobrou tažnost a je vhodný pro díly vyžadující náročnější tváření za studena nebo hlubší tažení.
Pokud již byla ve vašem výkresu specifikována jakost materiálu, vyrábíme podle tohoto požadavku, spíše než jej nahrazujeme standardní jakostí.
Co můžeme vyrazit na AC stykače
Mosazný prvek uvnitř stykače není vždy jednoduchý plochý terminál. V závislosti na elektrickém a mechanickém uspořádání můžeme vyrábět díly s různými lisovanými a tvarovanými prvky.
Mezi typické části patří:
- Pevná podpora kontaktů
- Pohyblivé nosiče kontaktů
- Vodivé koncovky
- Mosazné spojovací díly
- Ohnuté kontaktní držáky
- Nýtované základny kontaktů
- Lisované díly připravené pro kontaktní svařování nebo nýtování
Drážky, otvory, polohovací prvky, ohyby a tvarované profily mohou být začleněny do lisovacího nástroje podle výkresu.
U dílů, které později obdrží stříbrný kontaktní nýt nebo kontaktní plech, lze polohu kontaktu a okolní rozměry také řídit jako součást procesu lisování.
Od lisovacího dílu po komponentu elektrického kontaktu
Protože vyrábíme také elektrické kontaktní materiály a kontaktní komponenty, můžeme vyrábět mosazné výlisky, které jsou určeny pro následnénýtování nebo svařování elektrických kontaktů.
To je užitečné zejména pro díly stykačů se střídavým proudem, kde je nosič ze slitiny mosazi nebo mědi-kombinován s kontaktem ze slitiny stříbra.
V závislosti na konstrukci může hotová součást zahrnovat:
Nýtované kontakty
- Kontaktní nýt je mechanicky přimontován k vyraženému otvoru v lisovaném mosazném dílu.
Svařované kontakty
- Kontaktní díl ze slitiny stříbra je přivařen k určené kontaktní ploše lisovaného nosiče.
Tvořené vodivé součásti
- Lisovací díl je dodáván s požadovanými otvory, ohyby a ustavovacími konstrukcemi pro finální montáž stykače u zákazníka.
To nám umožňuje vyhodnotit jak geometrii výlisku, tak polohu, kde bude elektrický kontakt později sestaven.
Vlastní ražba na základě vašeho výkresu
Většina lisovacích dílů AC stykačů jsou přizpůsobené součásti spíše než standardní položky katalogu.
Když obdržíme výkres, obvykle před přípravou nástroje zkontrolujeme následující informace:
- Stupeň mosazi
- Tloušťka materiálu
- Celkové rozměry dílu
- Rozměry otvoru a štěrbiny
- Polohy a úhly ohybu
- Kritické tolerance
- V případě potřeby povrchová úprava
- Kontaktní poloha nýtování nebo svařování
- Roční nebo dávkové množství
U dílů s několika kroky ohýbání nebo tvarování lze proces naplánovat kolem stabilní hromadné výroby, spíše než vyrábět součást jako sérii samostatných ručních operací.
Vzorky lze také zkontrolovat spolu s výkresy, když je třeba reprodukovat stávající součást stykače.
Lisovací díly pro elektrická spínací zařízení
Přestože je tento produkt vyvinut pro AC stykače, stejnou výrobní kapacitu lze použít pro lisovací díly z mosazi a -slitiny mědi, jaké se nacházejí v jiných nízkonapěťových elektrických produktech.
Patří sem relé, jističe, spínače, ovladače a související elektrické sestavy.
Skutečný materiál a struktura lisování jsou určeny spíše hotovým komponentem než samotným názvem zařízení.
Pokud získáváte nový mosazný lisovaný díl, zašlete nám jejvýkres, druh materiálu, tloušťka materiálu, požadované množství a informace o jakémkoli procesu nýtování, svařování nebo pokovování. Před obráběním můžeme zkontrolovat strukturu součásti a proveditelnost lisování.
