Kontakty průmyslového relé

Kontakty průmyslového relé
Podrobnosti:
Průmyslová řídicí relé mají kontakty ze stříbrné slitiny pro vedení klíčového proudu a ovládání průmyslových zařízení
Odeslat dotaz
Popis
Odeslat dotaz

Popis produktů



Kontakty průmyslového relé jsou vodivé části uvnitř elektromechanických relé, které vytvářejí nebo přerušují obvod zátěže. Jejich výkon úzce souvisí smateriál kontaktu, velikost kontaktu, spínací proud, typ zátěže a struktura relé.

U průmyslových řídicích relé musí kontaktní materiál poskytovat vhodnou rovnováhu mezi elektrickou vodivostí, odolností proti erozi obloukem, odolností proti kontaktnímu svařování a mechanickou trvanlivostí. Vyrábíme pevné reléové kontakty a související kontaktní díly ze slitiny stříbra podle výkresů zákazníka a požadavků aplikace.



Kontaktní materiály relé



Různé zátěže relé vyžadují různé materiály elektrických kontaktů. Neexistuje jediný materiál vhodný pro každou aplikaci relé.

  • Stříbrný nikl (AgNi)je běžný materiál reléových kontaktů pro obecné spínací aplikace. Kombinuje dobrou vodivost se zlepšenou odolností proti elektrické erozi a jiskření ve srovnání s čistým stříbrem.
  • Oxid stříbrný (AgSnO₂)je vhodný pro aplikace, kde je vyžadována vyšší odolnost proti kontaktnímu svařování a erozi elektrickým obloukem. Často se uvažuje pro relé, která spínají zátěže s vyššími zapínacími nebo zapínacími proudy.

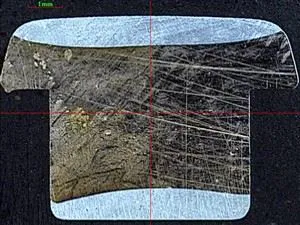

  • Kompozitní materiály-na bázi stříbralze také použít tam, kde je potřeba kontaktní vrstvu zkombinovat se základnou z mědi nebo -slitiny mědi. Tato konstrukce snižuje množství použité slitiny stříbra při zachování požadované kontaktní plochy v místě sepnutí.

Materiál konečného kontaktu relé by měl být zvolen podle skutečného zatížení, nikoli pouze podle jmenovitého proudu relé.

Výběr materiálu závisí na zatížení



Relé spínající odporový ohřívač neklade na kontakty stejné požadavky jako relé ovládající motor, solenoid, transformátor nebo zátěž lampy.

Z tohoto důvodu je třeba při výběru kontaktního materiálu vzít v úvahu několik provozních podmínek:

  • Jmenovitý proud a napětí
  • Přepínání AC nebo DC
  • Odporová, indukční nebo kapacitní zátěž
  • Náběhový proud
  • Frekvence spínání
  • Požadovaná elektrická životnost
  • Kontaktní tlak a kontaktní geometrie

Zátěže s vysokým zapínacím proudem nebo silnějším obloukem obecně vyžadují větší pozornost při svařování a elektrické erozi. Pro střední průmyslové spínací zátěže se běžně zvažují AgNi a další-materiály na bázi stříbra.

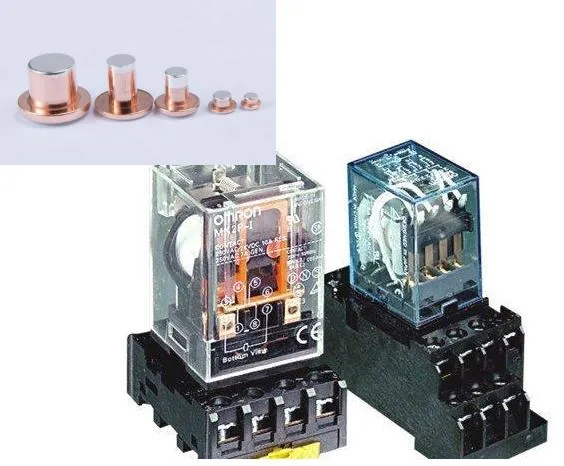

Pevné kontakty pro průmyslová relé



Tento produkt je dodáván především jako apevný elektrický kontaktpro reléové kontaktní systémy.

Pevné kontakty jsou namontovány na pevné vodivé části relé a při spínání spolupracují s pohyblivým kontaktem. Rozměry kontaktní hlavy, vrstva stříbrné slitiny a základní struktura mohou být upraveny podle konstrukce relé.

Dostupné rozměry zahrnují kontaktní průměry od1 mm až 14 mm.

Pro zakázkové projekty lze vyrobit kontaktní průměr, tloušťku, materiálové složení, základní materiál a další rozměry podle požadavků výkresu.



Aplikace



Tyto kontakty jsou určeny pro elektromechanická relé používaná v průmyslových řídicích a elektrických spínacích zařízeních, jako jsou:

  • Průmyslová řídicí relé
  • Relé rozhraní
  • Výkonová relé
  • Relé řídicí skříně
  • Řídicí obvody motoru a elektromagnetu
  • Automatizační zařízení
  • Průmyslové spínací a blokovací obvody

Specifikace kontaktu by měla být potvrzena podle skutečného elektrického zatížení a konstrukce relé.



Informace o produktu



  • Materiál:Stříbrný měděný kompozit a další kontaktní materiály-na bázi stříbra
  • Režim kontaktu:Pevný kontakt
  • Specifikace:Průměr 1–14 mm
  • Osvědčení:CCC, RoHS, ISO, CE
  • Minimální objednávka:1000 kusů
  • Přepravní balíček:Lepenková krabice

Přizpůsobené reléové kontakty mohou být vyrobeny podle výkresů, vzorků nebo specifikovaných kontaktních materiálů.

Pro nový projekt reléového kontaktu poskytnětevýkres kontaktu, požadavek na materiál, zatěžovací proud a napětí, stav AC/DC, rozměry kontaktů a objednané množství. Tyto informace pomáhají určit, zda jsou stávající materiál a kontaktní struktura vhodné pro danou aplikaci.
